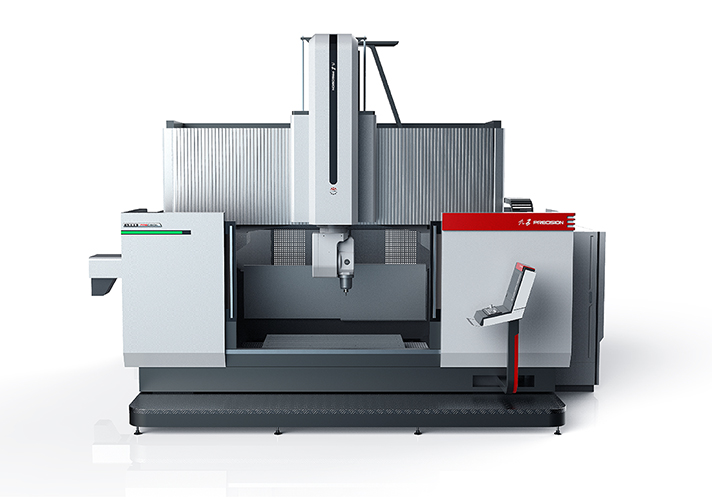

高架橋式五軸聯動加工中心J5BP1810F
橋式龍門框架式結構，機械本體設計堅固強勁，剛性好，承重量大。兩側采用伺服電機驅動，雙驅控制，直接連接絲桿與導軌，能夠保證準確定位精度和良好動態響應。
通過五軸聯動銑頭可實現對零件任意方向孔、面及復雜型面、曲面加工。
|
產品型號 |
J5MP1810F |
|
|
加工范圍 |
||
|
X軸行程 |
mm |
1600 |
|
Y軸行程 |
mm |
2400 |
|
Z軸行程 |
mm |
1000 |
|
最大工件尺寸 |
mm |
1800×1000×700 |
|
主軸水平旋轉C |
° |
±360° |
|
主軸垂直擺動A |
° |
±110° |
|
工作臺 |
||
|
工作臺尺寸 |
mm |
1800×1000 |
|
工作臺最大承重 |
kg |
8000 |
|
工作臺T型槽寬度 |
mm |
7～22 |
|
主軸 |
||
|
主軸錐孔 |
|
MAS403 BT50 |
|
主軸轉速范圍 |
r/min |
0-3000 |
|
主軸最大輸出扭矩 |
Nm |
869 |
|
主軸電機功率 |
Kw |
22 |
|
速度 |
||
|
快速移動速度X、Y、Z軸 |
mm/min |
20000 |
|
切削進給速度X、Y、Z軸 |
mm/min |
1-10000 |
|
精度 |
||
|
X/Y/Z軸定位精度 |
mm |
±0.005 |
|
A、C軸定位精度 |
|
±3″ |
|
X/Y/Z軸重復定位精度 |
mm |
±0.003 |
|
A、C軸重復定位精度 |
|
±2″ |
|
其他 |
||
|
刀庫 |
把 |
20（盤式） |
|
最大刀具重量 |
kg |
25 |
|
機床外形尺寸（L×W×H） |
mm |
5930×4770×4600 |
|
數控系統 |
|
SIEMENS |
