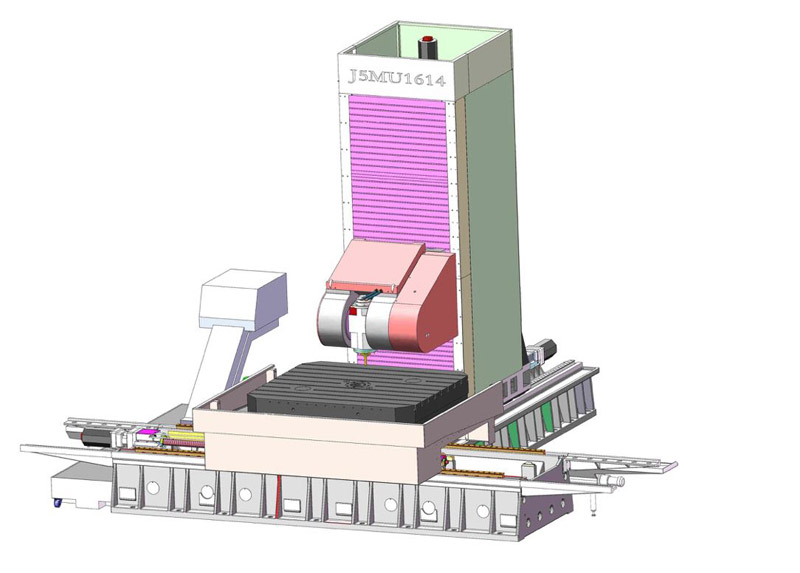

J5MU16系列刨臺式五軸加工中心

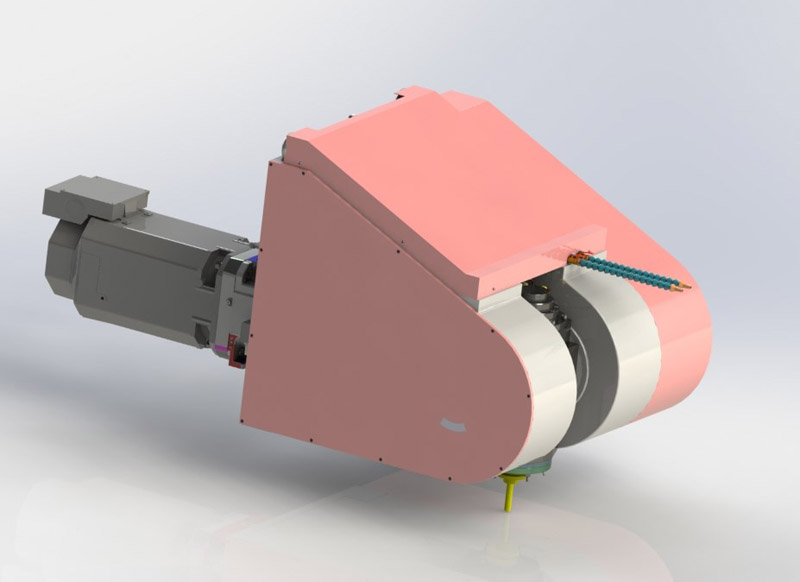

J5MU16系列五軸機床是在J5MB刨臺式銑鏜機床基礎上更換自制的擺頭式主軸箱（A軸）變形而成。擺頭擺動角度-120°~+35°，扭矩可達4000Nm,夾緊扭矩8000Nm。適合于中大型尺寸的零件實現五軸加工。
機床主要技術參數如下：
| 產品型號 |
J5MU1614 |
|
加工范圍 |
|
|
工作臺橫向行程X軸 |
2500/3000/4000mm |
|
主軸箱垂直行程Y軸 |
1600/2100/2600mm |
|
立柱縱向行程Z軸 |
1600mm |
|
數控旋轉工作臺（B軸） |
|
|
工作臺尺寸 |
1400mm×1600mm (1600mm×1800mm) |
|
工作臺最大承重 |
10000Kg |
|
工作臺最小分割精度 |
0.001° |
|
工作臺轉速 |
2rpm |
|
主軸和擺頭（A軸） |
|
|
主軸錐度 |
HSK-A-100 |
|
機械主軸 |
30KW/4000rpm，最大1200Nm |
|
擺頭擺角 |
-120°~+35° |
|
臥式主軸中心距工作臺面距離 |
20mm～1420mm |
|
臥式主軸端面距工作臺中心距離 |
-10mm～1590mm |
|
快速移動速度 |
|
|
X、Y、Z軸 |
20000mm/min |
|
機床其它參數 |
|
|
X、Y、Z軸定位精度 |
0.012mm/0.01mm/0.01mm |
|
X、Y、Z軸重復定位精度 |
0.01mm/0.009mm/0.009mm |
|
刀庫 |
40把 |
|
數控系統 |
西門子840D |
|
機床總重量 |
30000kg (根據行程重量再增加） |
