數控臥式銑鏜床J5TK6411C
J5TK6411C數控臥式銑鏜床為單立柱，側掛箱體，十字滑臺結構形式。主軸搭載兩段式行星齒輪減速箱，提供主軸最完美的切削性能，采用高強度38CrMoAl合金鋼材料，高硬度的二次氮化處理工藝，大功率交流伺服主軸電機，主軸系統剛性強，可強力切削，加工效率高。主軸箱采用恒溫油強制循環冷卻，刀具采用碟簧夾緊，液壓松開結構。數控轉臺定位準確，分度精度高。各進給軸采用高精度滾珠絲杠，零背隙剛性聯軸節，滾珠絲杠與電機直聯，運動平穩、加工零件質量穩定，尺寸精度高。各導軌和滾珠絲杠采用集中定時定量潤滑系統，確保各運動部件靈活可靠。 J5TK6411采用加寬截面矩形磨削導軌副，進口聚四氟乙烯專用導軌貼面，床身兩側采用整體式的鑲剛輔助導軌支撐。進給運動時振動小，低速無爬行，具有良好的精度穩定性。

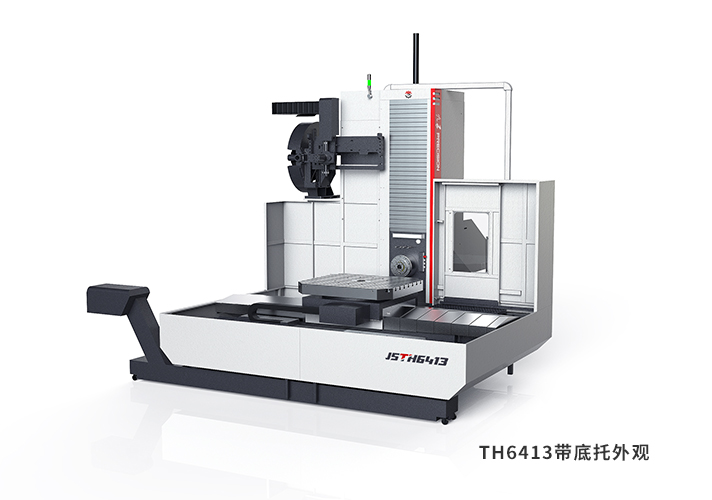

J5TH6413直線坐標均采用精密線性滑軌副，配以精密重載滑塊，由于導軌副之間摩擦方式為滾動摩擦， 摩擦系數小、動靜摩擦力差值小，因此可以使機床實現快速定位，又能實現低速無爬行，從而使定位精度及重復定位精度和加工精度大大提高，同時可長時間維持高精度。
該系列機床適用于精密復雜箱體類零件的高速、高效加工，應用于泵閥、紡織、鍛壓液壓、汽車、礦山機械等工程機械行業。
機床主要技術參數如下：
|
產品型號 |
J5TK6411C |
J5TH6413 |
|
|
加工范圍 |
|||
|
工作臺橫向行程X軸 |
mm |
1600 |
1800 |
|
主軸箱垂直行程Y軸 |
mm |
1200/1600 |
1600 |
|
立柱縱向行程Z軸 |
mm |
1200 |
|
|
鏜軸行程W軸 |
mm |
550 |
|
|
工作臺 |
|||
|
工作臺尺寸 |
mm |
1350×1000 |
1400×1200 |
|
工作臺最大承重 |
kg |
5000 |
|
|
工作臺回轉 |
|
數控回轉 |
|
|
工作臺最小分割精度 |
° |
0.001° |
|
|
工作臺回轉B軸 |
° |
360° |
|
|
主軸 |
|||
|
主軸直徑 |
mm |
φ130 |
|
|
鏜軸轉速 |
rpm |
12～1500 |
12～1800 |
|
主軸電機功率 |
Kw |
15/18.5 |
|
|
鏜軸中心距工作臺面距離 |
mm |
0～1200 / 0～1600 |
0～1600 |
|
刀柄型號 |
|
BT50-45° |
|
|
速度 |
|||
|
快速移動速度X、Y、Z、W軸 |
mm/min |
10000/10000/10000/5000 |
|
|
切削進給速度X、Y、Z、W軸 |
mm/min |
5～5000 |
|
|
精度 |
|||
|
定位精度X/Y/Z/W |
mm |
0.03 |
|
|
定位精度B軸 |
" |
10 |
15（全閉環10） |
|
重復定位精度X/Y/Z/W |
mm |
0.02 |
|
|
重復定位精度B |
" |
4 |
5 |
|
其他 |
|||
|
刀庫 |
把 |
24/40 |
|
|
最大刀具重量和最大尺寸 |
Kg/mm |
25kg/φ125×400mm |
|
|
機床總重量 |
kg |
約18000 |
約21000 |
|
機床外形尺寸（L×W×H） |
mm |
7100×6600×3600 |
配排屑器：6600×5500×4780 |
|
電氣總?cè)萘? |
KVA |
60 |
|
|
數控系統 |
|
FANUC OI-MF plus |
|
