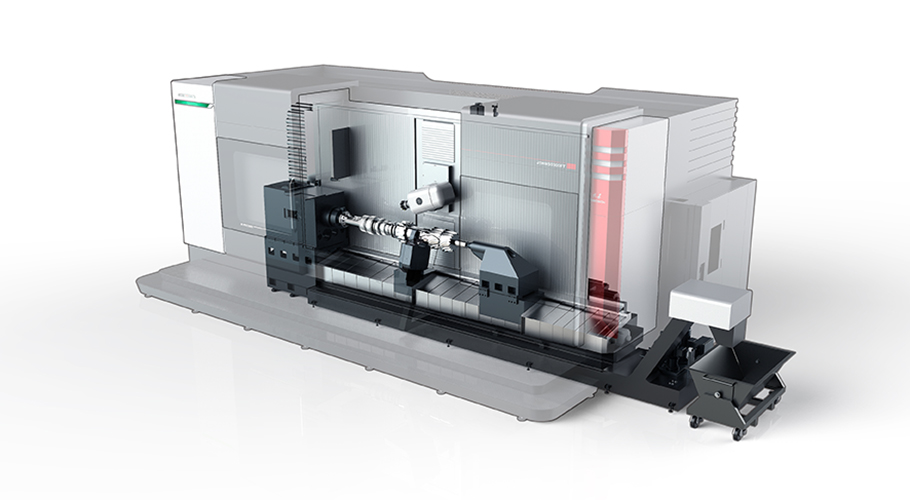

臥式五軸車銑復合加工中心J5HM50FT系列
J5HM50FT系列通過有限元結構設計，實現機床床身和其他大件的高剛性，大范圍延長軸行程提高快移速度，保證加工穩定提高精度的同時確保加工效率。此款機型融合了立式、臥式加工中心及車削中心的有點，采用XY軸動柱式結構，主軸（C軸）可以實現360°連續分割，銑削主軸（B軸）擺動范圍在±110°，均采用大功率電主軸驅動，能完成五軸聯動車銑復合復雜空間曲面加工，節能減排提高加工效率，滿足用戶零件特殊定制需求。
適用于葉環、葉盤等復雜零件加工，應用于汽車、模具等行業。
|
產品型號 |
J5HM50FT |
|
|
加工范圍 |
||
|
X軸行程 |
mm |
850 |
|
Y軸行程 |
mm |
500 |
|
Z軸行程 |
mm |
3000/2000/1500 |
|
中心架行程 |
mm |
2450/1450/950 |
|
尾座行程 |
mm |
2570/1570/1070 |
|
B軸 |
° |
±110° |
|
C軸 |
° |
360° |
|
加工能力 |
||
|
最大加工直徑 |
mm |
820 |
|
卡盤尺寸 |
|
A2-11 (A2-15) |
|
主軸可通過棒料直徑 |
mm |
100 |
|
最大加工長度 |
mm |
3000/2000/1500 |
|
最大工件重量 |
kg |
1000/800/500 |
|
車主軸 |
||
|
電機功率 |
kw |
22 |
|
額定扭矩 |
Nm |
2385 |
|
轉速 |
r/min |
0-3000 |
|
卡盤夾持范圍 |
mm |
φ50-φ315（φ60-φ405） |
|
銑主軸 |
||
|
電機功率 |
kw |
66 |
|
額定扭矩 |
Nm |
200 |
|
轉速 |
r/min |
1-10000 |
|
主軸錐孔 |
|
HSK T100 |
|
精度 |
||
|
定位精度X/Y/Z/ |
mm |
0.01/0.008/0.008 |
|
定位精度B軸 |
" |
±3 |
|
重復定位精度X/Y/Z/ |
mm |
0.003 |
|
重復定位精度B |
" |
±2 |
